دور الحاسب الصناعي في كل رابط
1. التقاط الصورة: بشكل عام ، إنها كاميرا بمنفذ شبكة وكاميرا USB. كلما زادت سرعة الواجهة وعرض النطاق الترددي ، زاد الحد الأعلى لوحدات البكسل والإطارات في الصورة الملتقطة. (يستخدم معظمهم USB 3. 0 وشرائح Intel 1g و 2.5 G و 10 g)
2. التحليل البصري: تحليل الصور الملتقطة. كلما زادت وحدات البكسل في الصورة ، زادت نقاط التحليل ، وزاد الطلب على وحدة معالجة الرسومات وبطاقة الرسومات. في نفس الحالة ، كلما ارتفع أداء بطاقة الرسومات ، زادت سرعة التحليل. (تُستخدم بطاقة الرسومات المستقلة بشكل عام لمعدات الكشف عالية السرعة)
3. فصل المسار: بشكل عام ، يتم فصل المشاكل المكتشفة وفقًا للسمات المختلفة. على سبيل المثال ، إذا كان الطعام فارغًا فقط ولا توجد عناصر ، يتم ترشيحه بواسطة الرياح القوية. بشكل عام ، يرسل المنفذ التسلسلي إشارة إغلاق المفتاح أو يربط PLC لعمليات أكثر تعقيدًا.
أمثلة على الاستخدام الفعلي:

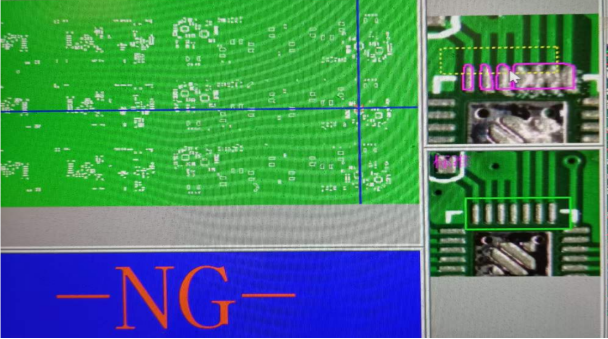

الكشف عن تأثير القصدير SMT
من خلال التحليل والمقارنة مع الصورة المحددة ، وجد أن لوحة الدائرة ذات تأثير تحميل القصدير غير المطابق للمعيار سيكون لها خطأ نانوغرام. في هذه الخطوة ، ستأخذ ذراع الروبوت تلقائيًا بعيدًا أو ستتدفق إلى مركز الإصلاح في الخطوة التالية ، وسيتم التعامل معها بواسطة أفراد الإصلاح. في حالة الأتمتة المنخفضة ، سيفتح شخص ما الغطاء ويأخذ لوحة PCB ، ثم يضغط على بدء لمواصلة الإنتاج.
الكشف عن قضيب فيلم الإضاءة الخلفية:
يتم لصق فيلم الإضاءة الخلفية للهاتف المحمول بواسطة المعالج من خلال منفذ الشبكة أو USB للقبض على الكائن الحقيقي ، ثم يتم إجراء التحليل. بعد التأكد من صحة مواضع المواد ، يتم إدخال الخطوة التالية للجمع ، ثم تلتقط الكاميرا الفيلم للتأكد من أن اللصق متسق ويتدفق إلى الخطوة التالية ؛
هذه معقدة نسبيًا ، وعدد إطارات الصور المقروءة ليس كبيرًا ، وقدرة معالجة الرسومات المطلوبة ليست عالية. في الأساس ، يمكن أن تلبي معظم واجهات الماكينة المعايير.
معدات اختبار المكونات:
هذا النوع من الكشف سريع. يتم اكتشاف عشرات أو حتى مئات القطع كل ثانية. عدد وحدات البكسل المقروءة ليس مرتفعًا ، وعدد الإطارات مرتفع جدًا ، ولا يوجد أي فقد للإطار. يتطلب هذا النوع من الكشف واجهات شبكة عالية نسبيًا. بشكل عام ، يتم استخدام بطاقات شبكة Intel جيجابت. ومع ذلك ، مع تحسين سرعة المعدات ، تكون متطلبات التقاط الصور ومعالجة الصور لواجهة الشبكة أعلى أيضًا. ثم يجب علينا مواكبة السوق والترقية.
